Циклон СК-ЦН-34-700

Промышленный циклон СК-ЦН-34-700

Назначение и область применения

Циклон СК-ЦН-34-700 применяется для сухой инерционной очистки и предназначен для отделения твердых частиц от сажегазовых и сажевоздушных смесей в системах пневмотранспорта, аспирации и пневмоуборки сажевого производства, а также на установках каталитического дегидрирования бутана и крекинга нефтепродуктов.

Основные задачи:

• Очистка технологических газов и воздуха от мелкодисперсных твердых частиц.
• Улавливание сажи и пыли в системах пневмотранспорта.
• Защита вентиляторов и дымососов от абразивного износа.

Циклон СК ЦН-34-700 пылеуловитель применяется в одиночном исполнении. Групповые компоновки для аппаратов этой серии исключены из-за больших габаритных размеров.

Характеристики циклона марки СК ЦН-34-700

• Тип аппарата: конический циклон с улиточным завихрителем.
• Внутренний диаметр циклонного элемента: 700 мм.
• Эффективность очистки: 95 %.
• Оптимальная скорость газа: 1,5-3,5 м/с.
• Максимальная температура очищаемого газа: 400 °C.
• Допустимая запыленность газа: до 1000 г/м³ для слабослипающихся пылей, до 250 г/м³ для среднеслипающихся пылей.

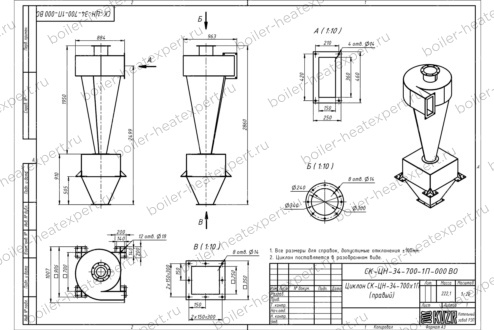

Конструкция циклона СК ЦН 34-700

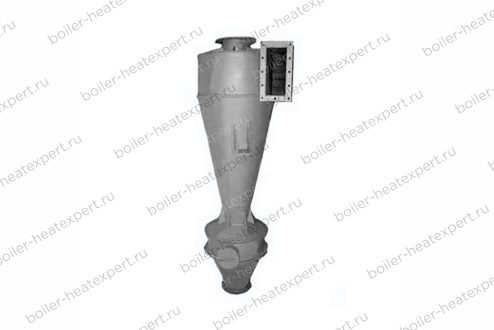

Циклон СК ЦН 34-700 для очистки воздуха — конический аппарат с удлиненным корпусом. Сверху на корпусе размещена короткая цилиндрическая вставка, в которую встроен спиралевидный входной патрубок, он придает входящему запыленному потоку вращательное движение. По центру корпуса вертикально установлена выхлопная труба, через которую отводится очищенный воздух. Снизу коническая часть аппарата соединяется с бункером для сбора пыли. Бункер оснащен шиберным или шлюзовым затвором, приводимым вручную либо электроприводом.

Аппараты выпускаются в двух исполнениях — с правым и левым вращением газового потока. Правым считается вращение по часовой стрелке, если смотреть со стороны выхлопной трубы; левым — вращение против часовой стрелки.

Улавливание частиц происходит за счет центробежных сил, возникающих при спиральной закрутке газового потока и силы тяжести, под действием которой частицы опускаются в бункер.

Принцип работы циклона СК ЦН 34 700

Запыленный газ через спиральный входной патрубок поступает в цилиндрическую часть корпуса. Благодаря особой форме патрубка поток приобретает вращательное движение и опускается по спирали вдоль стенок. Под действием центробежных сил твердые частицы прижимаются к внутренней поверхности корпуса и вместе с частью газа перемещаются вниз по удлиненной конической части. В бункере поток меняет направление, частицы теряют скорость и осаждаются. Очищенный газ поднимается по выхлопной трубе и отводится из аппарата.

Условия эксплуатации

• Циклон СК-ЦН-34-700 устанавливается в технологических системах пневмотранспорта, аспирации и пневмоуборки.
• Максимальная концентрация загрязнения газового потока не должна превышать 1000 г/м³.
• Применение во взрывоопасных средах не допускается.
• Все фланцевые соединения должны обеспечивать надежную герметичность.

Обслуживание циклона СК ЦН 34 700

• Регулярное удаление скопившейся пыли.
• Проверка герметичности всех соединений.
• Периодическая покраска изделия для защиты от коррозии.

Комплектация и дополнительное оборудование

Комплект поставки:

• Корпус циклона в сборе.
• Пирамидальный бункер.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Вентилятор соответствующей производительности.
• Газоходы и переходники (по индивидуальному заказу).
• Опоры и крепежные элементы для монтажа.

Транспортировка и монтаж

Циклон СК ЦН-34-700 пылевой поставляется в разобранном виде. Транспортировка — любым видом транспорта. Монтаж выполняется специализированной организацией и включает установку аппарата, подключение входного и выходного патрубков, обеспечение герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон СК ЦН 34 700 направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (вентилятор, газоходы).

Изготовление циклонов СК ЦН 34-700 под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим промышленные циклоны СК ЦН 34 700 не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
