Циклон ЦОК 8

Промышленный циклон ЦОК 8

Назначение и область применения

Циклон ЦОК-8 с обратным конусом применяется для улавливания абразивной неслипающейся пыли, металлической стружки и сажи из вентиляционных выбросов, используется в литейных и термических цехах, на участках механической обработки металла, в заточных и обдирочных установках, а также в небольших мастерских с заточным или шлифовальным станком.

Основные задачи:

• Очистка воздуха от пыли с повышенными абразивными свойствами.
• Улавливание металлической стружки, сажи, талька.
• Защита вентилятора от абразивного износа.

Циклон ЦОК 8 пылеуловитель не предназначен для улавливания взрывоопасной и волокнистой пыли.

Характеристики циклона ЦОК-8

• Тип аппарата: конический циклон с обратным конусом (короткая цилиндрическая часть переходит в расширяющийся книзу конус).
• Внутренний диаметр циклонного элемента: 525 мм.
• Эффективность очистки: 80 %.
• Оптимальная скорость газа: 14-20 м/с.
• Максимальная температура очищаемого газа: 150 °C.
• Допустимая запыленность газа: до 1000 г/м³ для слабослипающихся пылей, до 250 г/м³ для среднеслипающихся пылей.

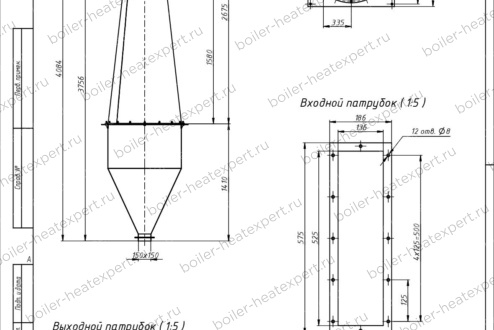

Конструкция циклона ЦОК 8

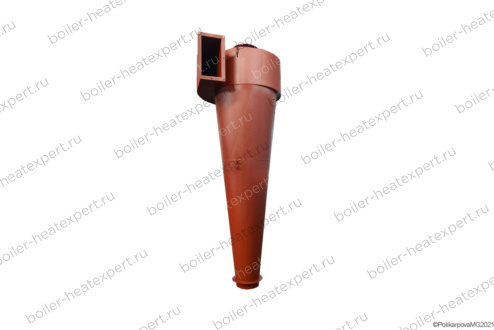

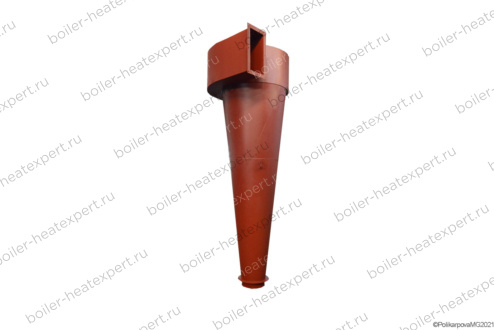

Циклон ЦОК 8 для очистки воздуха состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть выполнен в виде бункера или выдвижного ящика.

Циклон ЦОК 8 золоуловитель изготавливается с обратным конусом, т.е коническая часть не сужается, а расширяется книзу. Такая конструкция снижает абразивный износ конической части, поскольку скорость частиц по мере продвижения вниз падает.

В нижней части циклона установлен внутренний конус с отверстием по центру для отвода воздуха. Он предотвращает взмучивание осевшей пыли и снижает ее унос из бункера. Угол наклона внутреннего конуса подбирают под конкретный вид пыли: для сухой пыли — 45°, для сажи и талька — 60°.

Аппарат выпускается в правом и левом исполнении по ходу движения воздуха.

Принцип работы циклона ЦОК 8

Запыленный воздух входит в корпус аппарата через патрубок и начинает двигаться вокруг выхлопной трубы. За счет вращения частицы пыли и стружки отбрасываются к стенкам корпуса и опускаются вниз по конусу.

Поскольку конус расширяется книзу, центробежная скорость частиц падает, что снижает износ стенок. Для уменьшения уноса пыли в нижней части установлен внутренний конус: воздух, попавший в бункер вместе с пылью, возвращается в корпус через центральное отверстие внутреннего конуса, а пыль остается в пылесборнике. Очищенный воздух выводится через выхлопную трубу.

Если аппарат установлен до вентилятора и работает под разряжением, на выхлопной трубе ставится улитка-раскручиватель. Она уменьшает гидравлическое сопротивление системы и снижает нагрузку на вентилятор.

Условия эксплуатации

• Для защиты вентилятора от абразивного износа циклон рекомендуется устанавливать перед вентилятором.
• Применение во взрывоопасных средах не допускается.
• Все фланцевые соединения должны обеспечивать надежную герметичность.

Обслуживание циклона ЦОК-8

• Регулярное удаление скопившейся пыли из бункера или выдвижного ящика.
• Контроль уровня пыли в бункере (переполнение недопустимо, так как снижает эффективность очистки и может забить конус).
• Проверка герметичности всех соединений.
• Периодическая покраска аппарата для защиты от коррозии.

Комплектация и дополнительное оборудование

Комплект поставки:

• Корпус циклона с входным патрубком.
• Внутренний конус.
• Выхлопная труба.
• Бункер или выдвижной ящик.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Вентилятор соответствующей производительности.
• Газоходы и переходники (по индивидуальному заказу).
• Опоры и крепежные элементы для монтажа.
• Затвор-мигалка или шлюзовый затвор.
• Улитка-раскручиватель (при работе на разряжении).

Транспортировка и монтаж

Циклон ЦОК 8 пылевой поставляется в разобранном виде. Транспортировка — любым видом транспорта. Монтаж выполняется специализированной организацией и включает установку аппарата, подключение входного и выходного патрубков, обеспечение герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон ЦОК 8 направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (вентилятор, газоходы).

Изготовление циклонов ЦОК-8 под заказ и с индивидуальными доработками по техническому заданию Заказчика

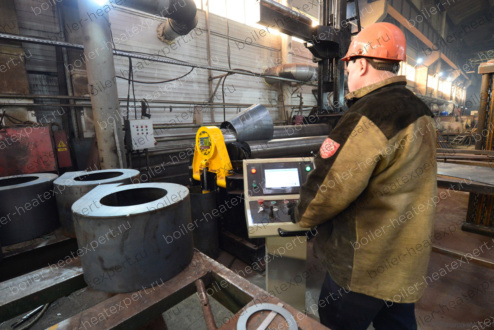

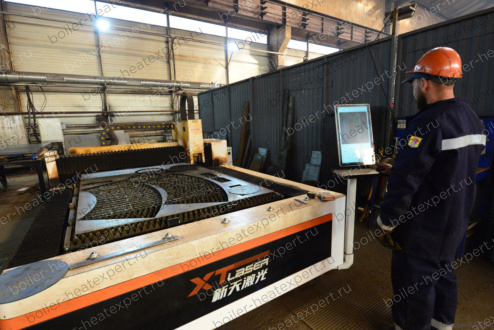

Мы производим промышленные циклоны ЦОК 8 не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
