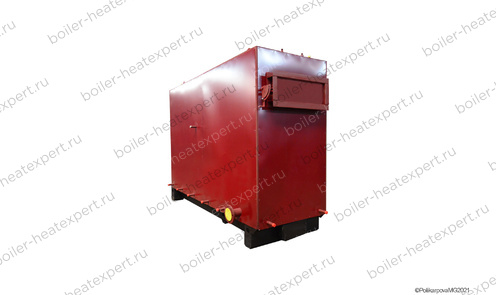

Котел HeatExpert КВр-0.6 мощностью 0.6 МВт (600 КВт) для отопительных и промышленных котельных. Топливо - твердое каменный и бурый уголь.
Котел КВр-0.6 МВт HeatExpert: водогрейный твердотопливный на угле
Видео
Преимущества котла КВр-0,6 МВт марки HeatExpert
Водотрубная газоплотная конструкция.
В отличие от жаротрубных аналогов, котел выполнен по водотрубной схеме (трубы Сталь 20), что обеспечивает быстрый выход на режим, низкую металлоемкость и высокую ремонтопригодность. Все элементы топочной камеры равномерно охлаждаются теплоносителем. Отсутствие трубных досок исключает деформации и разрывы сварных швов.
Турбулентный поток теплоносителя.
Многоходовая гидравлика создает высокую скорость воды, предотвращая образование накипи и локальные перегревы. Это продлевает срок службы и снижает требования к водоподготовке (часто достаточно обычной водопроводной воды).
Развитая конвективная часть (двухходовая).
Шахматное расположение труб и принцип противотока максимально поглащают тепло дымовых газов, снижая температуру уходящих газов до 180–200 °С и повышая КПД. Люки для очистки сажи упрощают обслуживание.
Надежная колосниковая решетка.
Усиленные чугунные колосники с ребрами жесткости рассчитаны на интенсивную эксплуатацию. Правильный подвод воздуха и провал шлака обеспечивают устойчивое горение разных марок угля.
Полная заводская готовность.

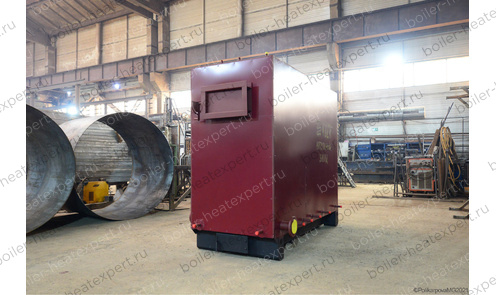

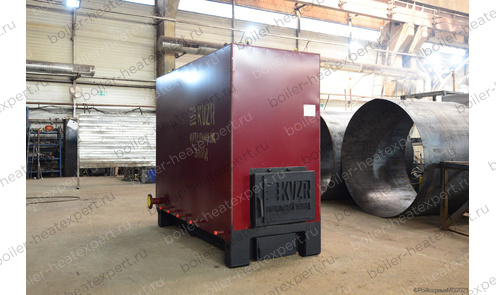

Котел поставляется с обмуровкой из базальтовых плит (температура обшивки ≤50 °С), дутьевым вентилятором, комплектом запорной арматуры, КИП и предохранительным клапаном. Монтаж не требует сложной подготовки — ставь и подключай.
Адаптация под любой проект.
Возможно зеркальное исполнение, нестандартные патрубки, установка дополнительных дверок, изготовление из стали 09Г2С или бесшовной трубы ГОСТ 8732. Мы подстроим котел под ваши тех задание.
Гарантия 12 месяцев. Расчетный срок службы — 10 лет.
- Вид топки: Ручная, Колосники
- Максимальная тепловая мощность: 0.6 МВт
- Топливо: Твердое, Уголь
- Отапливаемая площадь: от 4700 до 6700 м²
Цена с НДС
618 000 ₽
Уточнить цену с доставкой до вашего города
Рассмотреть другие варианты?
Оглавление
Характеристики
Описание
Комплект поставки
Потребуются
Схема подключения
Сертификаты
Технические характеристики котла КВр 0.6
Бренд:
HeatExpert
Тип:
Котел КВр
Марка:
Котел HeatExpert КВр 0.6
Вид:
Водогрейный
Тип отопительного котла:
Твердотопливный
Вид топки:
Ручная, Колосники
Максимальная тепловая мощность:
0.6 МВт
Максимальная тепловая мощность:
600 кВт
Максимальная тепловая мощность:
0.52 Гкал
Диапазон регулирования мощности:
40-100 %
Диапазон регулирования мощности:
240-600 кВт
Топливо:
Твердое, Уголь
Низшая теплота сгорания проектного топлива:
5230 кКал/кг
Фракционный состав топлива:
Содержание мелочи (0-6 мм) не более 50%; максимальный размер куска не более 100 мм
Влажность топлива:
30 %
КПД котла на УГЛЕ, не менее:
80 %
Расход УГЛЯ при максимальной нагрузке котла:
124 кг/ч
Расход УГЛЯ среднечасовой за отопительный сезон:
71 кг/ч
Расход условного топлива:
93 кг/ч
Максимальная температура воды на выходе из котла:
115 °C
Минимальная температура воды на входе в котел:
55 °C
Давление воды, не более:
0.3-0.6 (3-6) МПа (кгс/см²)
Номинальный расход теплоносителя:
21 м³/ч
Расход теплоносителя через котел min-max:
15-26 м³/ч
Водяной объем котла:
500 л
Гидравлическое сопротивление при номинальном расходе, не более:
0.07 (0.7) МПа (кгс/cм²)
Аэродинамическое сопротивление:
220 (22) Па (мм. вод. ст.)
Разряжение в топочной камере:
20-40 (2-4) Па (мм. вод. ст.)
Размер топочной камеры: длина*ширина*высота:
1225х960х1500 мм
Активная площадь решетки горения:
1.18 м²
Объем топочной камеры:
1.76 м³
Тяга:
Уравновешенная
Объем уходящих газов:
2470 м³/ч
Температура уходящих газов, не более:
250 °C
Присоединительные размеры по водяному тракту:
80 Ду
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение:
600х200/0.12 мм/м²
Габаритные размеры корпуса котла (без дренажей, амбразуры, топочного устройства, входа выхода), длина*ширина*высота:
2120х1220х1920 мм
Габаритные размеры котла, длина*ширина*высота:
2380х1605х2050 мм
Масса:
1500 кг
Конструкция котла:
Водотрубная
Количество контуров:
Одноконтурный
Размещение:
Напольный
Тип камеры сгорания:
Открытый
Управление:
Электронное
Принцип работы твердотопливного котла:
Классический
Энергонезависимый:
Нет
Тип питания:
Трехфазное
Встроенный циркуляционный насос:
Нет
Встроенный расширительный бак:
Нет
Энергоэффективность:
Высокая
Срок службы:
10 лет
Страна производства:
Россия
Регистрационный номер Минпромторга:
1
Особенность:
Компактный
Отапливаемая площадь:
от 4700 до 6700 м²
Отапливаемый объем:
от 13900 до 19900 м³
1. Назначение и область применения котла HeatExpert КВр-0,6 КБ
Котел водогрейный КВр-0,6 МВт (600 кВт) ГОСТ 30735 предназначен для генерации горячей воды с температурой до 95 или 115 °С, и рабочим давлением 0,3 - 0,6 кгс/см (3,0 - 6,0) МПа, используемой в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения.
Оборудование рассчитано на сжигание твердого топлива (каменный и бурый уголь). Твердотопливные котлы КВр-0,6 до 115 градусов применяются в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных таких объектов как:
Производственные и складские помещения: Отопление цехов, ангаров, ремонтных мастерских, автосервисов и СТО, логистических комплексов и складов, производственных помещений, сушильных камерах.
Сельское хозяйство: Обогрев теплиц, животноводческих ферм, птичников, зерносушилок и хранилищ.
ЖКХ и соцсфера: Автономное теплоснабжение школ, детских садов, санаториев, больниц, клубов, магазинов, административных зданий и объектов культуры.
Базовые параметры отопительного котла HeatExpert КВр-0.6 МВт:
- Отапливаемая площадь (ориентировочно): до 6700 м² (зависит от региона теплопотерь здания).
- Топливо: каменный и бурый уголь марок ДПК, ДО, БК, антрацит.
- Тип загрузки: ручной.
- Тип котла КВр-0,6: стальной, трехходовой, горизонтальный, газоплотный.
- Тип конструкции: водотрубный. В отличие от жаротрубных котлов, где большой объем воды прогревается медленно, водотрубная конструкция КВр-0,6 обеспечивает быстрый выход на рабочий режим и меньшую металлоемкость. Движение теплоносителя внутри труб с высокой скоростью предотвращает образование накипи и локальный перегрев металла.

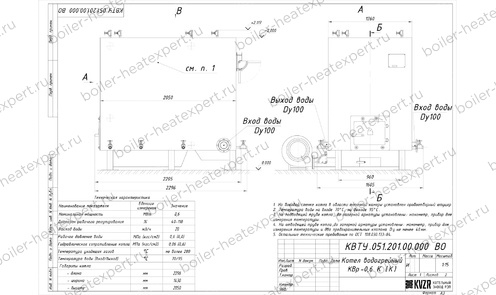

2. Конструктивные особенности и характеристики котла КВр-0.6 МВт

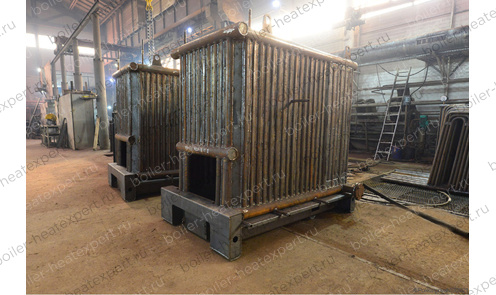

Котел представляет собой стальную сварную конструкцию из труб сталь 20, состоит из топочной камеры экранированного типа и конвективной поверхности нагрева.
2.1. Топочная камера
- Выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность.
- Герметизация: межтрубное пространство заварено стальной полосой (калиброванной лентой). Это исключает присосы воздуха, дестабилизирующие процесс горения и снижающие КПД.

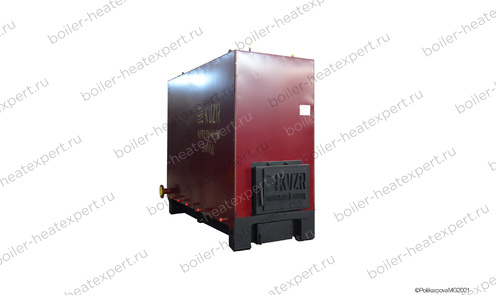

- Фронтальная часть оборудована загрузочной дверцей и поддувальной дверцей (зольником).
2.2. Конвективная часть
- Эффективная поверхность теплопередачи снижает температуру уходящих газов менее 220 °С и обеспечивает высокое КПД 80 %.

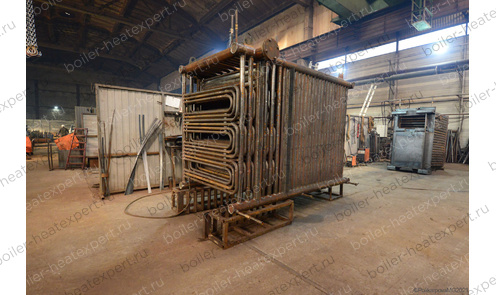

- Горизонтальный газоход, в котором размещены два пучка труб (конвективные пакеты) разделенные перегородкой.
- Компоновка труб: шахматный пучок. Такая схема обеспечивает турбулизацию потока дымовых газов, увеличивая коэффициент теплопередачи.
- Для очистки наружных поверхностей нагрева от сажи предусмотрены люки (чистки) на боковых стенках котла.
- Для удаления шлама и продувки нижних точек предусмотрены дренажные штуцеры.
- Для удаления воздуха в верхней части котла предусмотрены воздушники.

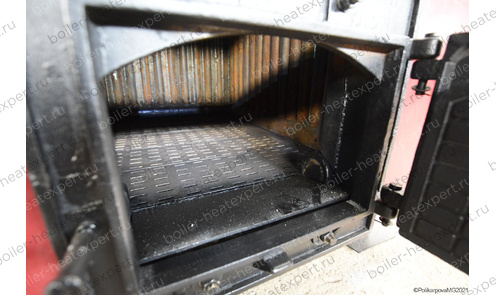

2.3. Колосниковая решетка котла КВр-0.6-115 (95) К
- Тип: слоевая, провальная.
- Материал: чугунное литье (колосники). Конструкция щелевидных отверстий подобрана таким образом, чтобы обеспечить равномерное распределение первичного воздуха по слою топлива и эффективное удаление шлаковой мелочи в зольник.
- Зольник: оснащен дверцей для удаления твердых остатков.
2.4. Система газовоздушного тракта
- Воздух подается принудительно дутьевым вентилятором (вентилятор входит в стандартную поставку).
- Регулирование мощности осуществляется изменением производительности вентилятора (шибером или частотным преобразователем) и толщиной слоя топлива.

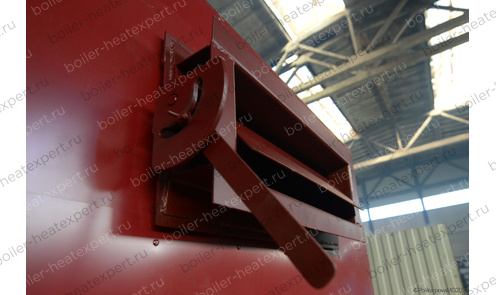

- На выходе из котла установлен шибер для регулировки тяги.
2.5 Гидравлическая схема и циркуляция
Промышленный котел КВр-0,6 К для отопления работает по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организуется таким образом, чтобы обеспечить:- Отсутствие застойных зон, для исключения зон перегрева металла.
- Скорость потока, препятствующую выпадению взвешенных частиц и образованию накипи (турбулентный режим).
2.6 Обмуровка и тепловая изоляция

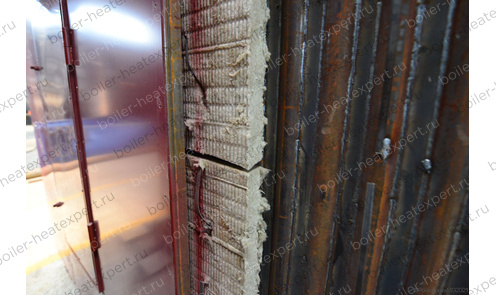

- Теплоизоляционный слой: плиты базальтового волокна (ПТЭ) повышенной жесткости, позволяющие сохранять геометрию при температурах до 600°С.
- Покровный слой: обшивка из листовой стали, окрашенная эмалью. Обеспечивает защиту изоляции от механических повреждений и обеспечивает температуру обшивки снаружи не более 50 °С.
4. Требования к качеству теплоносителя и водоподготовке для котла КВр-0,6
Для обеспечения безнакипного режима работы котла и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) в соответствии с Правилами технической эксплуатации тепловых энергоустановок. Однако на практике многие объекты используют водопроводную воду, и это допустимо, если ее показатели соответствуют нормативам.
Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды (исходной воды из вашего источника). В большинстве случаев для закрытых систем отопления при использовании водопроводной воды, соответствующей СанПиН, дополнительная сложная водоподготовка не требуется – достаточно обычной деаэрации и умягчения, если это необходимо по результатам анализа.
Котел КВр-0,6 имеет турбулентный поток теплоносителя, что снижает риск отложения шлама и накипи, но не отменяет необходимость контроля качества подпиточной воды. Согласно требованиям СП 89.13330, ПТЭ ТЭ:
| Показатель | Норма для закрытых систем (котлы до 115°С) |
|---|---|
| pH (кислотность) | 8,5 – 10,5 |
| Железо (Fe), мг/л | не более 0,5 |
| Растворенный кислород, мг/л | не более 20 (обычно в водопроводной воде его мало) |
| Взвешенные вещества, мг/л | не более 5 |
| Нефтепродукты, мг/л | не более 1,0 |
| Карбонатный индекс (ИК) при 101–120 °С, (мг-экв/л)2. (При pH выше 10,0 карбонатный индекс не должен превышать 0,1 (мг-экв/л)2.) | в зависимости от pH: |
| при pH ≤ 8,5 → ИК ≤ 2,0 | |
| при pH 8,51 – 8,8 → ИК ≤ 1,5 | |
| при pH 8,81 – 9,2 → ИК ≤ 1,2 | |
| при pH 9,21 – 10,0 → ИК ≤ 1,0 |
Если вода соответствует нормам для теплосетей (обычно водопроводная вода в городах им соответствует) – можно использовать ее без дополнительной обработки, ограничившись периодической продувкой котла для удаления возможного шлама и воздуха.
Таким образом, не всегда требуется дорогостоящая ХВО: начните с анализа, и, возможно, ваш котел КВр -0,6 прослужит в безнакипном режиме долгие годы на обычной водопроводной воде.
Если после анализа останутся сомнения — пришлите результаты нашим теплотехникам, мы бесплатно подскажем, нужно ли ставить систему ВПУ.
5. Комплектация промышленного котла КВр 0.6 МВт и опции поставки
Стандартный комплект поставки:
- Стальной котел водогрейный КВр 0,6 -115 КБ в сборе (с обмуровкой и обшивкой).
- Комплект колосников.
- Дутьевой вентилятор (с шибером и переходником).
- Комплект запорной арматуры и КИП.
- Предохранительный клапан.
- Дверцы топочные и зольниковые (в сборе).
- Паспорт изделия.
- Руководство по монтажу и эксплуатации.
Дополнительное оборудование (по запросу, за отдельную плату):
- Тягодутьевая машина (дымосос).
- Щит управления и безопасности (шкаф автоматики). Автоматика контролирует критичные параметры: отключает дутьевой вентилятор при превышении температуры/давления и блокирует запуск при отсутствии протока воды. Это защита от человеческого фактора (забыл открыть задвижку, переложил угля).
- Золоуловитель (циклон или батарейный циклон).
- Насосная группа (сетевые/рециркуляционные насосы).
6. Транспортировка и монтаж
Водогрейный котел КВр-0,6 МВт поставляется во все регионы России и Зарубежья в максимальной заводской готовности. Транспортировка допускается любым видом крытого транспорта (или открытым с обязательным укрытием брезентом) в вертикальном или горизонтальном положении, исключающем смещение и удары.
Монтаж должен производиться самостоятельно или специализированной организацией, персоналом, имеющим допуск к работе с оборудованием, работающим под давлением.
7. Заказ и консультации
Для того чтобы запросить коммерческое предложение или купить КВр-0,6 на угле необходимо направить запрос с указанием следующих данных:
- Тепловая мощность (МВт).
- Вид топлива (основной/резервный).
- Техническое задание для спец исполнения котла КВр-0,6.
- Наличие требования по вспомогательному оборудованию.
Контакты отдела продаж:
- Тел.: +8-800-700-17-43
- Email: sb@kvzr.ru

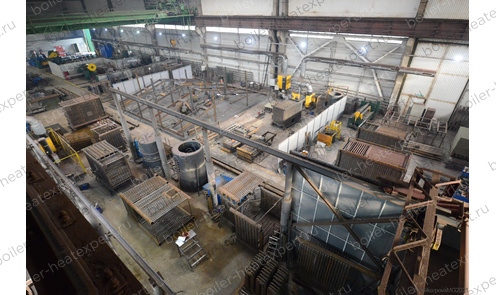

8 Изготовление котлов КВр-0,6 -115 HeatExpert на твердом топливе под заказ и с индивидуальными доработками по техническому заданию Заказчика.
Мы производим твердотопливные водогрейные отопительные котлы КВр-0.6 не только по типовым проектам, но и по техническому заданию заказчика.
Мы можем изготовить для вас:
- Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
- Изготовление опускных газоходов.
- Установку дополнительных топочных дверок или изменение размера дверок для удобства обслуживания.
- Изготавливаем КВр-0,6 котлы других материалов, например, из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
Комплект поставки котла КВр 0.6
Цена водогрейного котла КВр 0.6 включает в себя котельный блок в изоляции, колосники, вентили, затворы, манометры, термометры, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Дополнительное вспомогательное оборудование для работы котла КВр 0.6
Для эффективной и надежной работы котла КВр 0.6 в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, насос сетевой и подпиточный, газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте уже имеется насосное и тягодутьевое оборудование, мы можем проверить совместимость котла КВр 0.6 нашего производства и вашего оборудования.
Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.
Цена
по запросу
Цена
по запросу
Схемы подключения и монтаж котла КВр 0.6
Для качественной и бесперебойной работы котла КВр 0.6 необходимо произвести его правильное подключение в помещении котельной. Ниже приведены примеры подключения водогрейных котлов для реализации надлежащей расстановки оборудования и подключения контрольно-измерительных приборов, приводится пример необходимого вспомогательного оборудования для исправной работы котла.
Тепловая схема подключения котла
Образец тепловой схемы подключения оборудования в котельной приведен на данной схеме. При эксплуатации очень важно грамотно осуществить подключение оборудования, установить все контрольно измерительные приборы, для контроля параметров работы котельной и запорную арматуру для оперативного переключения потока теплоносителя при плановой или аварийной остановке оборудования. Данную схему можно использовать как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.

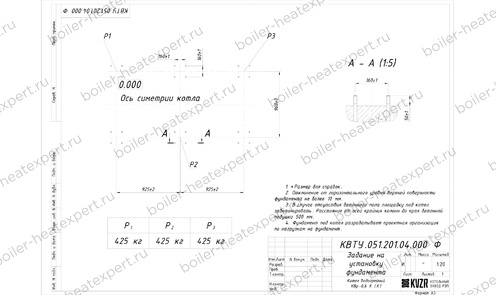

Схема подключения и монтажа котла КВр 0.6
Монтаж водогрейного котла КВр 0.6 и вспомогательного оборудования в котельной должно производиться в соответствии с проектом и учетом требований СП 89.13330. 2016 «Котельные установки. Актуализированная редакция СНиП II-35-76» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С). Правильный монтаж котла – залог его надежной и долгой работы.
Чтобы правильно подключить котел КВр-0.6 МВт HeatExpert: водогрейный твердотопливный на угле в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. На представленной здесь схеме указаны их минимальные размеры. Кроме того, в данной примерной схеме монтажа водогрейных котлов и оборудования указан перечень минимально необходимого вспомогательного оборудования для правильной работы котла.
К вспомогательному оборудованию при подключении промышленного водогрейного котла КВр относят - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовую трубу, систему газоходов и дымосос, золоуловитель (по желанию).
В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды.
Для котельных 1 категории, являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования – подключение 2 (двух) котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.
Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.
Аэродинамическая схема котла КВр 0.6
Воздух в водогрейный котел подается вентилятором поддува через топочный короб под слой твердого топлива для обеспечения горения. На боковой панели топки котла имеется пробоотборочный штуцер для подключения манометра и тягонапорометра.
Автоматика котла КВр 0.6 по данным тягонапорометра производит контроль разряжения в топочной камере, блокируя работу вентилятора в случае снижения разряжения в топочной камере, и исключая выбивание дымовых газов из топки в котельный зал. Из топки дымовые газы поступают в первый конвективный пакет, разворачиваются в поворотном коробе и через второй конвективный пакет выходят в газоходы котельной.
Для ручной регулировки тяги и дутья и режимов горения в комплекте котла предусмотрены шиберы. Шибер на воздуховоде подачи в топочный короб регулирует количество воздуха подаваемого вентилятором. Шибер на выходе из котла позволяет произвести отключение котла от общей магистрали газоходов котельной, а также регулировку тяги создаваемой дымососом.
Схема подключения котла КВр 0.6 без золоуловителя
Если вам не требуется высокая очистка дымовых газов, котел может работать без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.
Схема подключения котла с золоуловителем
Золоуловитель для твердотопливного котла КВр 0.6 обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.
Установка контрольно-измерительных и предохранительных клапанов
При монтаже котла КВр 0.6 на участке водоподводящего трубопровода после задвижки, непосредственно перед входом во входной и на выходном трубопроводах устанавливаются по одному манометру и термометру. На входе или выходе из котла устанавливается устройство контроля расхода теплоносителя (реле протока). Кроме того, на выходном трубопроводе устанавливаются не менее двух предохранительных клапанов - один рабочий, второй резервный.
Все приборы, кроме реле протока входят в комплектацию котла. Реле протока входит в комплектацию щита управления данного котла, щит покупается отдельно.
Сертификат и качество котла КВр 0.6 КБ HeatExpert
Водогрейные котлы марки HeatExpert котла КВр 0.6 соответствуют строгим стандартам качества и безопасности, производятся в соответствии с требованиями ГОСТ 30735-2001 по Техническим Условиям завода.
Котлы имеют все необходимые сертификаты соответствия Техническим регламентам Таможенного союза:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».
Водогрейный котел КВр-0.6 МВт HeatExpert: водогрейный твердотопливный на угле имеет гарантийный срок 12 месяцев и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
Расшифровка маркировки котла КВр 0.6 КБ:
- К – котел
- В – водогрейный
- р – слоевая топка (решетка)
- 0,6 – теплопроизводительность 0,6 МВт (600 кВт)
- К - работа на каменном угле
- Б - работа на буром угле
- HeatExpert - зарегистрированный товарный знак Котельного завода "РЭП"
Дополнительные аббревиатуры в маркировке:
- КВр-0.6 К – котел с ручной колосниковой топкой.
- КВр-0.6 КБ – котел, предназначенный для работы на каменном и буром угле.
- КВр-0,6-95 КБ – максимальная температура нагрева воды на выходе 95 °C.
- КВр-0,6-115 КБ – максимальная температура нагрева воды на выходе 115 °C.
- КВр-600 кВт – производительность, указанная в киловаттах.
- КВр-0.6 ТТ – твердотопливный котел в тяжелой кирпичной обмуровке (вместо легкой изоляции).
- КСВр-0,6 К – котел стальной водогрейный.
Статьи и инструкции
Похожие товары
Вид топки
Газовая горелка
Топливо
Газ
Максимальная тепловая мощность
0.15 МВт
Отапливаемая площадь
от 900 до 1650 м²
Цена
327 000 ₽
Качество продукции подтверждено
Производим промышленные водогрейные и паровые котлы с 2003 г.
Завод осуществляет производство, проектирование и монтаж котельного оборудования для производственных и отопительных котельных.
