Котел HeatExpert КВр-0.25 мощностью 0.25 МВт (250 КВт) для отопительных и промышленных котельных. Топливо - твердое каменный и бурый уголь.
Котел КВр-0.25 МВт HeatExpert: водогрейный твердотопливный на угле
Видео
Преимущества котла КВр-0,25 МВт марки HeatExpert
Водотрубная газоплотная конструкция.
В отличие от жаротрубных аналогов, котел выполнен по водотрубной схеме (трубы Сталь 20), что обеспечивает быстрый выход на режим, низкую металлоемкость и высокую ремонтопригодность. Все элементы топочной камеры равномерно охлаждаются теплоносителем. Отсутствие трубных досок исключает деформации и разрывы сварных швов.
Турбулентный поток теплоносителя.
Многоходовая гидравлика создает высокую скорость воды, предотвращая образование накипи и локальные перегревы. Это продлевает срок службы и снижает требования к водоподготовке (часто достаточно обычной водопроводной воды).
Развитая конвективная часть (двухходовая).
Шахматное расположение труб и принцип противотока максимально поглащают тепло дымовых газов, снижая температуру уходящих газов до 180–200 °С и повышая КПД. Люки для очистки сажи упрощают обслуживание.
Надежная колосниковая решетка.
Усиленные чугунные колосники с ребрами жесткости рассчитаны на интенсивную эксплуатацию. Правильный подвод воздуха и провал шлака обеспечивают устойчивое горение разных марок угля.
Полная заводская готовность.
Котел поставляется с обмуровкой из базальтовых плит (температура обшивки ≤50 °С), дутьевым вентилятором, комплектом запорной арматуры, КИП и предохранительным клапаном. Монтаж не требует сложной подготовки — ставь и подключай.
Адаптация под любой проект.
Возможно зеркальное исполнение, нестандартные патрубки, установка дополнительных дверок, изготовление из стали 09Г2С или бесшовной трубы ГОСТ 8732. Мы подстроим котел под ваши тех задание.
Гарантия 12 месяцев. Расчетный срок службы — 10 лет.
- Максимальная тепловая мощность: 0.25 МВт
- Топливо: Твердое, Уголь
- Отапливаемая площадь: от 1200 до 2200 м²
Цена с НДС
372 000 ₽
Уточнить цену с доставкой до вашего города
Рассмотреть другие варианты?
Оглавление
Характеристики
Описание
Комплект поставки
Потребуются
Схема подключения
Сертификаты
Технические характеристики котла КВр 0.25
Бренд:
HeatExpert
Тип:
Котел КВр
Марка:
Котел HeatExpert КВр 0.25
Вид:
Водогрейный
Тип отопительного котла:
Твердотопливный
Вид топки:
Ручная, Колосники
Максимальная тепловая мощность:
0.25 МВт
Максимальная тепловая мощность:
250 кВт
Максимальная тепловая мощность:
0.21 Гкал
Диапазон регулирования мощности:
40-100 %
Диапазон регулирования мощности:
100-250 кВт
Топливо:
Твердое, Уголь
Низшая теплота сгорания проектного топлива:
5230 кКал/кг
Фракционный состав топлива:
Содержание мелочи (0-6 мм) не более 50%; максимальный размер куска не более 100 мм
Влажность топлива:
30 %
КПД котла на УГЛЕ, не менее:
80 %
Расход УГЛЯ при максимальной нагрузке котла:
53 кг/ч
Расход УГЛЯ среднечасовой за отопительный сезон:
30 кг/ч
Расход условного топлива:
40 кг/ч
Максимальная температура воды на выходе из котла:
115 °C
Минимальная температура воды на входе в котел:
55 °C
Давление воды, не более:
0.15-0.3 (1.5-3) МПа (кгс/см²)
Номинальный расход теплоносителя:
9 м³/ч
Расход теплоносителя через котел min-max:
6-11 м³/ч
Водяной объем котла:
95 л
Гидравлическое сопротивление при номинальном расходе, не более:
0.07 (0.7) МПа (кгс/cм²)
Аэродинамическое сопротивление:
15 (1.5) Па (мм. вод. ст.)
Разряжение в топочной камере:
20-40 (2-4) Па (мм. вод. ст.)
Размер топочной камеры: длина*ширина*высота:
690х690х1070 мм
Активная площадь решетки горения:
0.48 м²
Объем топочной камеры:
0.51 м³
Тяга:
Естественная
Объем уходящих газов:
1029 м³/ч
Температура уходящих газов, не более:
250 °C
Присоединительные размеры по водяному тракту:
50 Ду
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение:
Ду 250 / 0.05 мм/м²
Габаритные размеры корпуса котла (без дренажей, амбразуры, топочного устройства, входа выхода), длина*ширина*высота:
870х870х1795 мм
Габаритные размеры котла, длина*ширина*высота:
1030х1020х2360 мм
Масса:
1100 кг
Конструкция котла:
Водотрубная
Количество контуров:
Одноконтурный
Размещение:
Напольный
Тип камеры сгорания:
Открытый
Управление:
Электронное
Принцип работы твердотопливного котла:
Классический
Энергонезависимый:
Нет
Тип питания:
Трехфазное
Встроенный циркуляционный насос:
Нет
Встроенный расширительный бак:
Нет
Энергоэффективность:
Высокая
Срок службы:
10 лет
Страна производства:
Россия
Регистрационный номер Минпромторга:
1
Особенность:
Компактный
Отапливаемая площадь:
от 1200 до 2200 м²
Отапливаемый объем:
от 3500 до 6500 м³
Водогрейный котел КВр-0.25 МВт HeatExpert: водогрейный твердотопливный на угле
Водогрейный промышленный отопительный котел КВр теплопроизводительностью 0.15 МВт предназначен для получения горячей воды температурой на выходе 95 - 115 °С рабочим давлением 0,1 - 0,3 (1,0 - 3,0) МПа (кгс/см), работает в системах централизованного теплоснабжения с принудительной циркуляцией воды. Прямое назначение агрегата - отопление, горячее водоснабжение, вентиляция помещений. Устанавливается в блочно модульных котельных, производственно отопительных, и котельных жилищно-коммунального хозяйства. Промышленные водонагревательные котлы 0.15 МВт на твердом топливе нашли широкое применение для отопления гаражей, цехов, ангаров, складов, административных зданий, автосервисов, станций СТО, школ, садиков, клубов, магазинов, больниц, санаториев, теплиц, птицефабрик, фермерских хозяйств и подобных производственных помещений.
Водогрейный котел КВр мощностью 0,15 МВт применяется для отопления помещений площадью от 860 м до 1600 м в зависимости от высоты потолков. Точно мощность теплогенератора подбирается по объему отапливаемых помещений и региону установки, на территории России климатические зоны очень разнообразны, от критически холодных, до теплых, соответственно количество требуемого тепла для объектов в этих регионах будет различаться.
| мощность | температура | топливо | тип котла |
|---|---|---|---|
| 0.15 | 95 - 115 °С | уголь | водогрейный |
Устройство и конструкция котла КВр 0.25
Водогрейный угольный котел КВр 0 15 МВт - стальной, вертикальный, водотрубный, напольный, в легкой обмуровке полной заводской готовности, с ручной подачей топлива, работающий на твердом топливе - каменный и бурый уголь. Материал изготовления трубной части - стальная труба сталь 10 или 20.
Система элементов котла работающих под давлением состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, передним (фронтовым) и задним экранами. Проем для подачи топлива выполнен на фронтовой панели.
Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке труб.
Циркуляция воды в котле организована по многоходовой схеме. Для выпуска воздуха при заполнении котла водой в верхней части котла установлен штуцер с вентилем (краном шаровым) Ду 15. Для продувки и дренажа котла в нижней части котла установлен дренажный штуцер с вентилем (краном шаровым) Ду 20.
Снаружи устанавливается каркас, на котором крепится обмуровка. Обмуровка выполняется из теплоизоляционного материала и защитной обшивки из полимерного листа. В обмуровке имеется дверь для очистки поверхностей нагрева от отложений в процессе эксплуатации.
Подвод воздуха в водогрейный котел КВр 0.15 МВт осуществляется за счет разряжения в топке, путем подсоса через дверку - заслонку в зольный короб под колосниковую решетку.
Загрузка топлива осуществляется с фронта котла через топочную дверь вручную. Образующиеся в топочной камере дымовые газы выходят из топочной камеры через расположенную над топкой конвективную ступень теплообмена и двигаясь вверх выводятся в выходное окно на потолке котла.

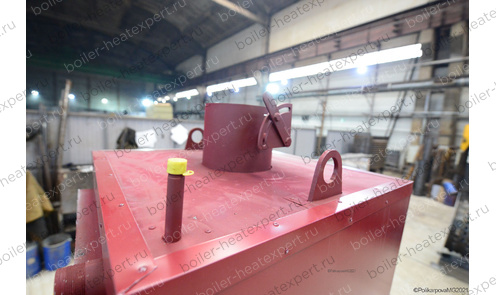

Сверху котла стоит поворотный шибер для регулировки тяги в газоходе. С помощью шиберов котел КВр 0,15 МВт легко регулируется по мощности в процессе эксплуатации.
Подробная инструкция как выводить оборудование на мощность и затем регулировать ее, представлена в паспорте и руководстве по эксплуатации. Для долгой и надежной работы водогрейного котла на твердом топливе вам потребуется только правильно подобрать и смонтировать вспомогательное оборудование – насосы и дымовую трубу, а затем регулярно производить очистку внутренних и внешних поверхностей нагрева.
Монтаж и установка котла КВр 0.15 МВт
Твердотопливный промышленный котел КВр 0 15 МВт с колосниками для котельной поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. На топку устанавливается котельный блок. Смонтированный котел подсоединяется по воде, воздуху и газам, монтируется вся запорная арматура на подводящем и отводящих трубопроводах, на дренажах и воздушниках, предохранительные устройства (предохранительные клапана) и измерительные приборы.
Параметры насосов:
- Объем перекачиваемого теплового агента измеряется в м³/ч.
- Максимальная температура жидкого теплового агента. Измерение производится в ⁰C.
- Максимальный диапазон температуры означает предел, при котором насос может функционировать исправно.
- Напор теплоносителя, который создается насосом.
Сразу на котельный блок может быть установлена дымовая труба диаметром 250 и высотой 6 метров. Возможно также газоход вывести за пределы котельной и дымовую трубу установить снаружи здания. После полного монтажа необходимо произвести гидравлическое испытание котла давлением не более 1,5 Рраб.
Работа котла КВр 0 15 МВт
Перед пуском котла в работу необходимо произвести ревизию тепловых сетей. Устранить утечки и произвести промывку теплосети.
Загрузка каменного и бурого угля осуществляется с фронта через топочную дверь вручную. Распределение свежего топлива по топочной решетке должно быть равномерным. Регулирование расхода воздуха и тяги проводится шиберами.
Тепловая нагрузка котла может варьироваться в пределах 50 – 100% от номинальной мощности котла. Производительность котла КВр мощностью 0.15 МВт регулируется путем изменения количества твердого топлива, подаваемого в топку на горение и количества подаваемого на горение воздуха.
Для обеспечения надёжной работы, расход воды через котел и давление воды должны четко соответствовать параметрам, указанным в паспорте.
Для предотвращения конденсации водяных паров из дымовых газов и как следствие налипание золовых частиц на конвективную поверхность нагрева, рекомендуется держать температуру воды на входе в котел при работе на пониженной нагрузке выше 55 °C.
В случае снижения разряжения в топочной камере и ухудшения тяги следует произвести остановку котла для проведения работ по прочистке газоходов котла и дымовой трубы от осевшей золы и сажи.
Для очистки конвективной части котла необходимо открыть дверку-люк конвективной части. Очистку осуществлять путем механическим способом при помощи скребков, либо обдувкой сжатым воздухом при помощи компрессора до полной очистки поверхностей нагрева.
Более подробная информация содержится в паспорте и инструкции по монтажу и эксплуатации котла КВр 0.15 МВт.
Доставка
Завод производитель осуществляет транспортирование котельного оборудования ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку, и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию онлайн.
Купить котел КВр 0.15 МВт
Для того чтобы купить водогрейный котел КВр 0,15 МВт, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость котла с доставкой до вашего региона. Котельный завод РЭП осуществляет производство котлов КВр 0.15 МВт в г Барнауле по типовым проектам и по техническому заданию, согласованному с заказчиком – производим доработки котла под вашу котельную: зеркальное отображение подвода теплоносителя, изготавливаем опускные газоходы, делаем дополнительные топочные дверки и подобное.
Комплект поставки котла КВр 0.25
Цена водогрейного котла КВр 0.25 включает в себя котельный блок в изоляции, колосники, вентили, затворы, манометры, термометры, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Дополнительное вспомогательное оборудование для работы котла КВр 0.25
Для эффективной и надежной работы котла КВр 0.25 в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, насос сетевой и подпиточный, газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте уже имеется насосное и тягодутьевое оборудование, мы можем проверить совместимость котла КВр 0.25 нашего производства и вашего оборудования.
Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.
Цена
по запросу
Цена
по запросу
Схемы подключения и монтаж котла КВр 0.25
Для качественной и бесперебойной работы котла КВр 0.25 необходимо произвести его правильное подключение в помещении котельной. Ниже приведены примеры подключения водогрейных котлов для реализации надлежащей расстановки оборудования и подключения контрольно-измерительных приборов, приводится пример необходимого вспомогательного оборудования для исправной работы котла.
Тепловая схема подключения котла
Образец тепловой схемы подключения оборудования в котельной приведен на данной схеме. При эксплуатации очень важно грамотно осуществить подключение оборудования, установить все контрольно измерительные приборы, для контроля параметров работы котельной и запорную арматуру для оперативного переключения потока теплоносителя при плановой или аварийной остановке оборудования. Данную схему можно использовать как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.
Схема подключения и монтажа котла КВр 0.25
Монтаж водогрейного котла КВр 0.25 и вспомогательного оборудования в котельной должно производиться в соответствии с проектом и учетом требований СП 89.13330. 2016 «Котельные установки. Актуализированная редакция СНиП II-35-76» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С). Правильный монтаж котла – залог его надежной и долгой работы.
Чтобы правильно подключить котел КВр-0.25 МВт HeatExpert: водогрейный твердотопливный на угле в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. На представленной здесь схеме указаны их минимальные размеры. Кроме того, в данной примерной схеме монтажа водогрейных котлов и оборудования указан перечень минимально необходимого вспомогательного оборудования для правильной работы котла.
К вспомогательному оборудованию при подключении промышленного водогрейного котла КВр относят - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовую трубу, систему газоходов и дымосос, золоуловитель (по желанию).
В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды.
Для котельных 1 категории, являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования – подключение 2 (двух) котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.
Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.
Аэродинамическая схема котла КВр 0.25
Воздух в водогрейный котел подается вентилятором поддува через топочный короб под слой твердого топлива для обеспечения горения. На боковой панели топки котла имеется пробоотборочный штуцер для подключения манометра и тягонапорометра.
Автоматика котла КВр 0.25 по данным тягонапорометра производит контроль разряжения в топочной камере, блокируя работу вентилятора в случае снижения разряжения в топочной камере, и исключая выбивание дымовых газов из топки в котельный зал. Из топки дымовые газы поступают в первый конвективный пакет, разворачиваются в поворотном коробе и через второй конвективный пакет выходят в газоходы котельной.
Для ручной регулировки тяги и дутья и режимов горения в комплекте котла предусмотрены шиберы. Шибер на воздуховоде подачи в топочный короб регулирует количество воздуха подаваемого вентилятором. Шибер на выходе из котла позволяет произвести отключение котла от общей магистрали газоходов котельной, а также регулировку тяги создаваемой дымососом.
Схема подключения котла КВр 0.25 без золоуловителя
Если вам не требуется высокая очистка дымовых газов, котел может работать без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.
Схема подключения котла с золоуловителем
Золоуловитель для твердотопливного котла КВр 0.25 обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.
Установка контрольно-измерительных и предохранительных клапанов
При монтаже котла КВр 0.25 на участке водоподводящего трубопровода после задвижки, непосредственно перед входом во входной и на выходном трубопроводах устанавливаются по одному манометру и термометру. На входе или выходе из котла устанавливается устройство контроля расхода теплоносителя (реле протока). Кроме того, на выходном трубопроводе устанавливаются не менее двух предохранительных клапанов - один рабочий, второй резервный.
Все приборы, кроме реле протока входят в комплектацию котла. Реле протока входит в комплектацию щита управления данного котла, щит покупается отдельно.
Сертификат и качество котла КВр 0.25 КБ HeatExpert
Водогрейные котлы марки HeatExpert котла КВр 0.25 соответствуют строгим стандартам качества и безопасности, производятся в соответствии с требованиями ГОСТ 30735-2001 по Техническим Условиям завода.
Котлы имеют все необходимые сертификаты соответствия Техническим регламентам Таможенного союза:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».
Водогрейный котел КВр-0.25 МВт HeatExpert: водогрейный твердотопливный на угле имеет гарантийный срок 12 месяцев и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
Расшифровка маркировки котла КВр 0.25 КБ:
- К – котел
- В – водогрейный
- р – слоевая топка (решетка)
- 0,25 – теплопроизводительность 0,25 МВт (250 кВт)
- К - работа на каменном угле
- Б - работа на буром угле
- HeatExpert - зарегистрированный товарный знак Котельного завода "РЭП"
Дополнительные аббревиатуры в маркировке:
- КВр-0.25 К – котел с ручной колосниковой топкой.
- КВр-0.25 КБ – котел, предназначенный для работы на каменном и буром угле.
- КВр-0,25-95 КБ – максимальная температура нагрева воды на выходе 95 °C.
- КВр-0,25-115 КБ – максимальная температура нагрева воды на выходе 115 °C.
- КВр-250 кВт – производительность, указанная в киловаттах.
- КВр-0.25 ТТ – твердотопливный котел в тяжелой кирпичной обмуровке (вместо легкой изоляции).
- КСВр-0,25 К – котел стальной водогрейный.
