Батарейный циклон БЦ-259-(3x2)

Батарейный батарейный циклон БЦ-259-(3x2)

Назначение и область применения

Батарейный циклон БЦ-259-(3х2) применяется для сухого улавливания неволокнистой, неслипающейся пыли (извести, доломита, цемента), золы от дымовых газов, которые образуются в топках стационарных паровых и водогрейных котлов при сжигании твёрдого золосодержащего топлива. В газовом тракте аппарат размещается перед дымососом, предотвращая абразивный износ.

Циклон батарейного типа БЦ 259 (3х2) пылевой применяется в котельных с паровыми котлами паропроизводительностью 0,93 т/ч. Аппарат востребован на промышленных предприятиях, в коммунальной энергетике и на объектах малой энергетики, где требуется очистка дымовых газов от золы перед выбросом в атмосферу.

Основные задачи:

• Очистка дымовых газов и воздуха от пыли и золы.
• Защита тягодутьевого оборудования от абразивного износа.
• Снижение выбросов золы в атмосферу.

Пример условного обозначения:

БЦ-259-(3х2), где:

• БЦ — батарейный циклон;
• 259 — внутренний диаметр одного циклонного элемента в миллиметрах;
• 3 — количество секций в циклоне;
• 2 — число рядов циклонных элементов по глубине;
• (3х2) — количество циклонных элементов в одной секции (всего в данной модели 6 параллельно работающих элементов: 3x2 = 6).

Характеристики циклона марки БЦ 259-(3х2)

• Тип аппарата: батарейный циклон, включающий шесть параллельно работающих элементов, объединённых единым корпусом с общим подводом и отводом газов и сборным бункером.
• Внутренний диаметр циклонного элемента: 259 мм.
• Количество циклонных элементов: 6 шт.
• Максимальный расход газа: 1,11 м³/с.
• Степень очистки: 90 %.
• Гидравлическое сопротивление: 1200 Па.
• Аэродинамическое сопротивление: 450-600 Па.
• Максимальная температура очищаемого газа: до 400 °C.
• Допустимая запыленность газа: до 600 г/м³ для слабослипающихся пылей, до 250 г/м³ для среднеслипающихся пылей.

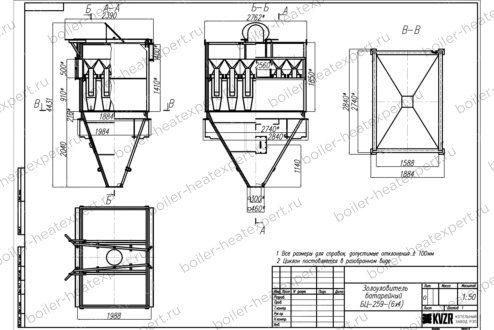

Конструкция циклона БЦ 259 (3х2)

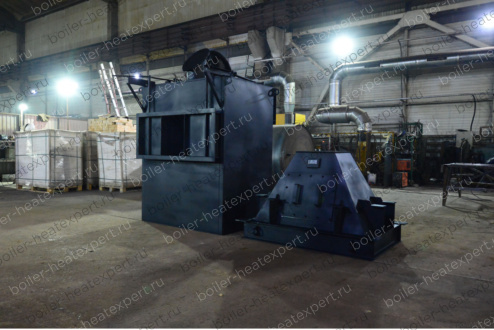

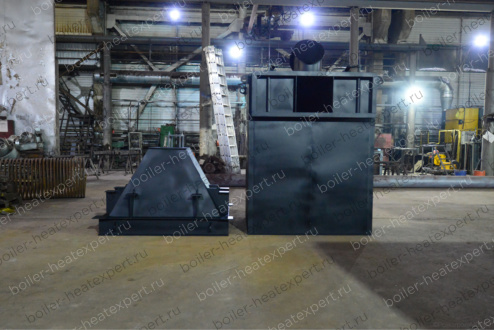

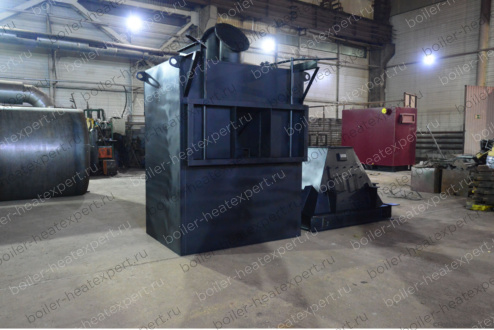

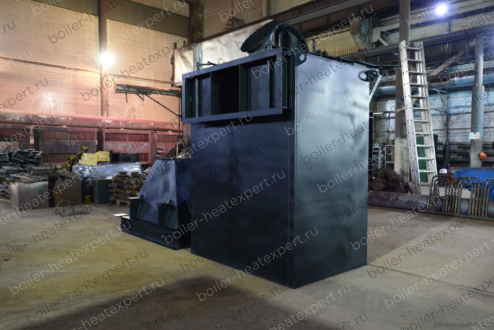

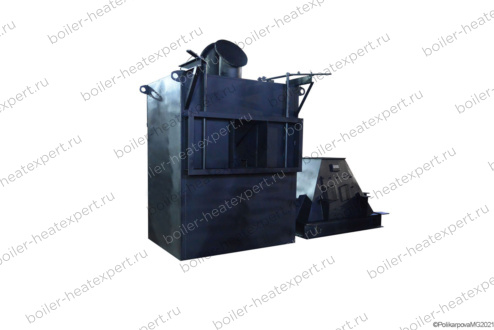

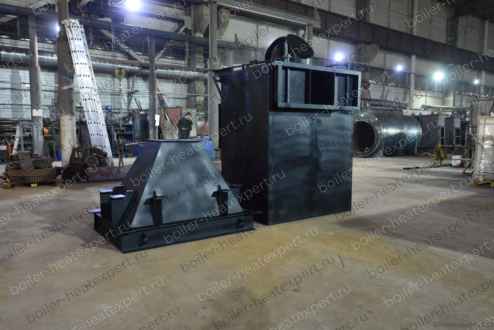

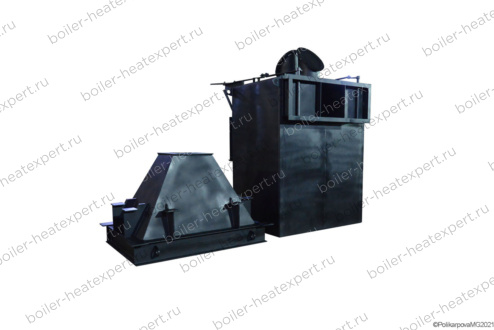

Корпус циклона БЦ-259-(3х2) пылеуловителя сварен из листовой стали и разделён на секции. Внутри размещены шесть циклонных элементов диаметром 259 мм, объединённых решеткой и общим кожухом. Сверху установлена панель с теплоизоляцией, снизу сборный бункер для уловленной золы. На входном и выходном патрубках предусмотрены присоединительные фланцы с шибером.

Секционное исполнение корпуса даёт возможность при падении нагрузки отключать часть секций шибером, удерживая оптимальную скорость газов в работающих элементах. Помимо этого, разделение на секции препятствует перетоку газов между элементами через пылевой бункер, который возникает из-за разницы гидравлических сопротивлений и неравномерной пылевой нагрузки. На крышке циклона установлен предохранительный клапан, защищающий аппарат при хлопках в газовом тракте.

Улавливание золы происходит за счёт центробежных сил, возникающих при закрутке газового потока лопатками завихрителя и силы тяжести, под действием которой частицы осаждаются в бункере.

Принцип работы циклона БЦ-259-(3х2)

Запылённый газ подводится в секции циклона общим потоком и равномерно распределяется по входному сечению. Из общего потока газ поступает в циклонные элементы, где получает вращение от лопаток завихрителя. Твёрдые частицы золы под действием инерции прижимаются к стенкам элементов и вместе с частью газового потока опускаются по конической части в бункер. В центральной зоне элемента за счёт спирально-вихревого движения образуется пониженное давление, благодаря чему очищенный газ меняет направление и поднимается вверх по выхлопной трубе. Из выхлопных труб очищенный газ собирается в выходной камере и отводится к дымососу.

Для устойчивой работы циклона сопротивление при минимальной нагрузке котла должно оставаться не ниже 40 кгс/м²; подсос наружного воздуха и переполнение бункера золой недопустимы.

Условия эксплуатации

• Циклон БЦ 259 (3х2) золоуловитель устанавливается в газовом тракте перед дымососом.
• Рекомендуется размещение внутри помещения: это исключает перепады температур и образование конденсата.
• При наружной установке корпус нуждается в теплоизоляции.
• Все соединения должны быть герметичными.
• Применение во взрывоопасных средах не допускается.

Обслуживание циклона БЦ 259-(3х2)

• Регулярное удаление золы из бункера через шибер или иное выгрузное устройство(затвор-мигалка, шлюзовый затвор).
• Отключение секций при снижении нагрузки для поддержания оптимальной скорости газов.
• Проверка герметичности соединений и отсутствия подсосов воздуха.
• Периодическая окраска корпуса для защиты от коррозии.
• Полная выгрузка золы из бункера при остановке котлоагрегата.

Комплектация и дополнительное оборудование

Комплект поставки:

• Блок циклонных элементов в сборе.
• Бункер с рамой.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Газоходы и переходники по индивидуальному заказу.
• Опоры и крепежные элементы для монтажа.

Транспортировка и монтаж

Циклон БЦ-259-(3х2) батарейный отгружается блоками. Перевозка — любым видом крытого транспорта. Монтаж выполняет специализированная организация: установка аппарата в газовом тракте, подключение входного и выходного патрубков, проверка герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон БЦ-259-(3х2) направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (опоры, газоходы).

Изготовление циклонов БЦ 259 (3х2) под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим батарейные циклоны БЦ 259-(3х2) не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
